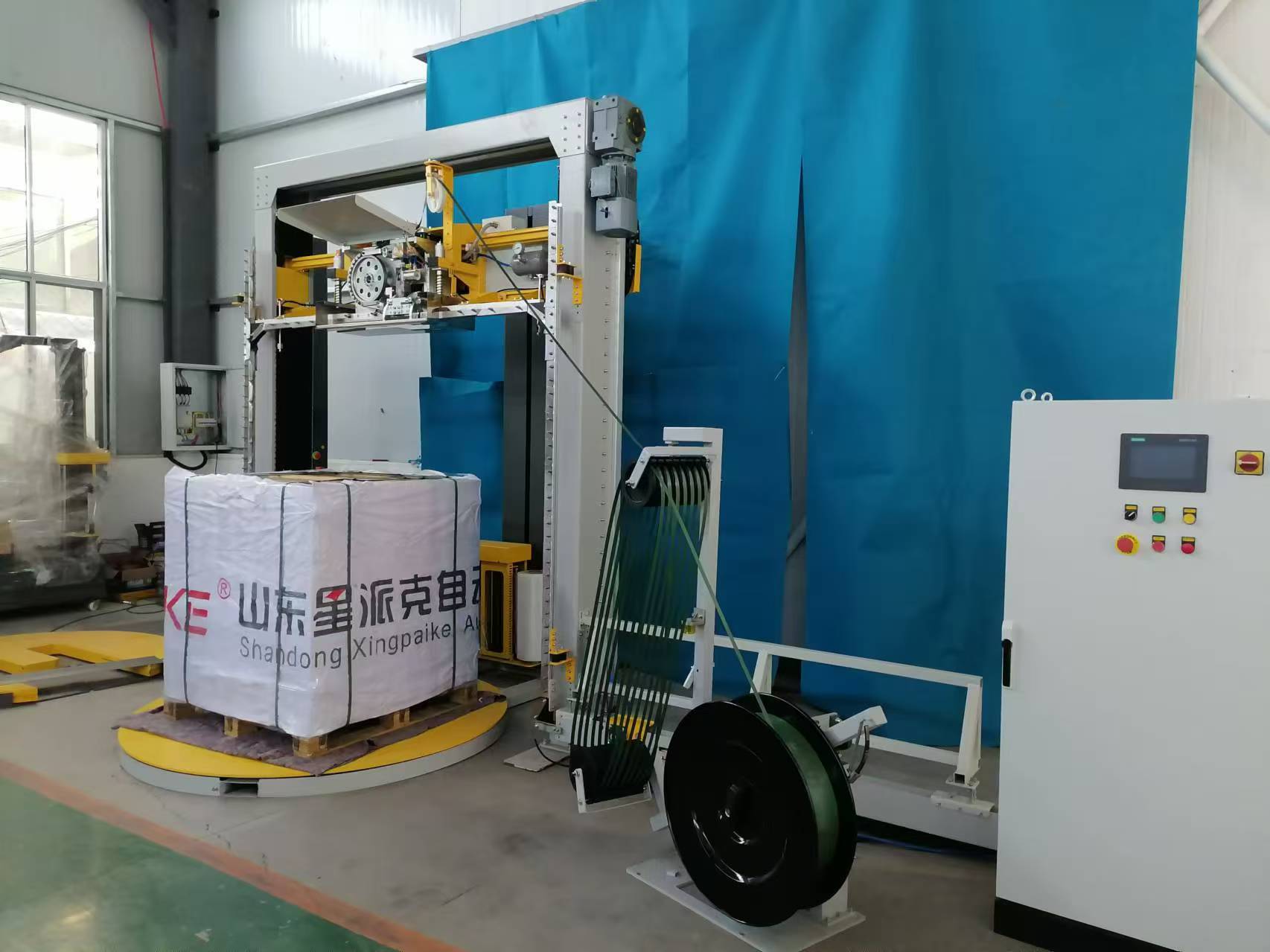

全自动缠绕穿剑打包机
山东星派克自动化设备有限公司全力开发码垛之后的捆扎及缠绕设备，但是也不断推出单机版的全自动型设备。
这款设备的设计初中就是为了让现在的两款设备做了一个简单的结合。设备组合起来后可以单独完成全自动缠绕包装货物的需求，也可以独立完成货物的井字型单独打包的需求，如果客户有必要，也可以完成缠绕打包组合的需求；根据客户场景，还可以选配加压缠绕打包的功能。该设备是一台中和性能兼容性较好的一款机器，一机多用，灵活方便。
全自动穿剑打包机
机器参数 1、工作高度：150mm 2、耗材规格：1608PET 3、工作节拍：约20秒 4、规格尺寸：见上 5、电源：380v 3ph 50Hz 1.5kva（三线1地，不需中性线） 6、捆紧力：5-300KG（可调） 7、工作流程：收到货物到位信号，自动穿剑，送带，机头自动靠近货物，高频摩擦完成打包， 机头复位，剑自动收回。 9、储带方式：滑轮组 10自动检测功能：送带检测，原位检测，各限位检测，操作提示，参数设置，均显示在触摸屏上，以利工作人员使用，另为方便维护人员，主要传感器会自动检测，通过触摸屏提示，并指示地址码。 | 配置 1，机芯：xingpaike 2，PLC：西门子 3，继电器：施耐德/OMRON 4，接触器：施耐德 5，变频器：西门子 6，按钮，开关：施耐德 7，穿箭电机：台力（配变频器） 8，升降移动电机：赛乐（调速） 9，机芯电机：汇川 10，轴承：哈尔滨 11，刀组合：xingpaike 12，摩擦 13，传感器：NUX OMRON AUTONICS 14，人机：西门子 |
全自动托盘缠绕机
※技术参数
♦栈板尺寸 长1000-1200mmx宽1000-1200mm
♦包装高度 600-1700mm
♦包装效率 20-30托/小时
♦转盘尺寸 直径：1650mm/ 1800mm 高度：100mm
♦转盘承重 2000kg（max）
♦转盘速度 0-12rpm/分
♦整机重量 850kg
♦电机功率 转台0.75kw,立柱0.37kw，膜架0.37kw
♦电 源 单相220vAC/50Hz
※主要性能
♦昆仑通态触摸屏设定程序运行参数，
♦人性化的面板图标，操作更方便简单
♦PLC可编程控制整机运行，缠绕层数及次数1~9圈可调
♦可计数功能。
♦光电自动感测货物的高度
♦星型布置耐磨托轮支撑，低噪声运行
♦转盘变频调速，缓起缓停自动复位
♦预拉伸机构（拉伸比300%），出膜方便一拉即可
♦采用双链条结构，膜架上升、下降速度可调
♦设备前后叉车槽人性化结构，方便设备移机搬运。
♦主要元器件:
编号 | 名称 | 品牌 |
01 | 可编程控制器PLC | 昆仑通态 |
02 | 文本显示器Text Panel | 台达DELTA |
04 | 变频器Frequency converter | 众辰 |
04 | 行程开关Trip switch | 正泰GHNT |
05 | 接近开关Proximity switch | 欧姆龙OMRON |
06 | 光电开关Photoelectric switch | 邦纳 |
07 | 送膜电机The film feed motor | 定制 |
08 | 转盘电机Rotary motor | 定制 |
09 | 立柱减速电机Verticalreducer motor | 定制 |
技术资料为通用资料，非标可以定做
