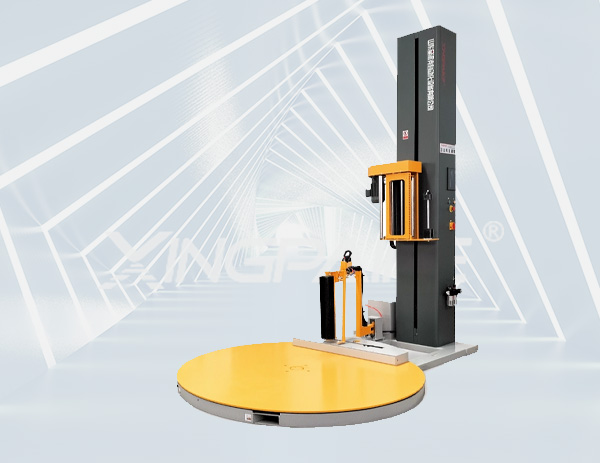

XAT300PPS全自动缠绕包装机

产品名称:XAT300SPS全自动预拉伸缠绕包装机

型   号:XAT300SPS

产品备注:转盘直径1650mm/1800mm

产品类别:预拉伸 /气动结构

现在联系 电话
产品详情

该设备适合单一标准托盘更好,可以单机使用也可以配合AGV车、机器人码垛机实现无人化操作

一、  包装原理

利用耐磨胶辊的差速比,将PE缠绕膜充分拉开后,均匀的缠包到转动的托盘货物上。包装过程及包装量等相应参数可自由设定,由各部分传感器采集并返回数据后,汇总到中央处理器(即PLC),由PLC对收到的数据处理后,协调、控制设备做出相应的动作。包装全过程描述:设定好包装层数、加固圈数(除非需要改变包装的牢固度,一般参数设1次即可),货物放到转盘上,机器夹臂自动夹住膜头,遥控启动,机器开始转动,机器转动到一圈后夹臂打开,缠绕机按照既定参数运行完毕后,夹臂夹住膜,并断膜,下货,等待下托货物包装。

二、  技术资料

1.技术参数

  1.1)  包装范围  长1300mm、宽1100mm、高L型: 1800mm H型:2400mm

  1.2) 包装效率  20-40托/小时

  1.3) 转盘尺寸  直径:1800mm  高度:110mm

  1.4) 转盘承重  2000kg(max)

  1.5) 转盘速度  0-12rpm/分

  1.6) 整机重量  1000kg

  1.7) 外形尺寸  L型:2545x1800x2280 H型:2545x1800x2800

  1.8) 电机功率  转台0.75kw,膜架0.4kw,立柱0.4kw

  1.9) 电    源  单相220vAC/50Hz/20A

  1.10)适用薄膜  20-35μ预拉型机用缠绕膜。

2.控制系统

  2.1) PLC可编程控制整机运行,缠绕层数及次数1-9层可调。

  2.2) 顶部、底部缠绕层数可分别单独设定。

  2.3) 单独的加强控制按钮,可对局部进行任意位置加固。

  2.4) 人性化国际通用的面板图标,操作更方便简单。

  2.5) 光电开关自动感测货物的高度,越顶时间1-9秒可设定 。

  2.6) 手动/自动切换、复位按钮,保障设备不会误动作,影响设备性能;保护操作人员安全。

2.7) 机械及光电切换功能,自由方便操控设备,做到双保险,保证设备小故障的情况下,机器不停止工作。

2.8)自动上下膜机构,实现同卷薄膜只需放货和启动,不需栓膜,省时省力,效率更高。带有可以选配遥控装置,方便操作。

2.9)自动上断膜机构    气动控制,自动上膜、断膜、抚膜。

3.转盘驱动

  3.1) 星型布置耐磨全新尼龙托轮支撑,低噪声运行。

  3.2) 转盘变频调速,缓起缓停自动复位。

  3.3) 操作面板单独的原点复位按钮。

4.薄膜系统

  4.1) 出膜机构为自由摆臂,感应灵敏,动力预拉伸自动供膜(拉伸比300%),出膜方便一拉即可;节省2/3耗材。

  4.2) 开门膜架(换膜安全保护)膜架夹膜机构上膜安全、快捷 (膜架导向辊采用无缝钢管精加工而成,耐磨持久;变频预拉胶辊采用自动调心轴承,无噪音,运行稳定可靠)。

  4.3) 采用链条结构,膜架上升、下降速度分别可调,送膜速度可调。

(山东星派克公司:立柱采用冷轧钢板,厚度完全符合国家标准,坚固耐用。导轨采用山东星派克公司先进技术,U型导轨;具有双向定位、噪音小,膜架上升下降平稳性可靠耐用,特别针对超高货物的包装。)

全自动缠绕包装机


五、机器优点:

1、该机器的好处,不需要人为启动设备,每年节约人力成本2-3万。

2、操作比有源按钮简单,包装工人只负责上下货既可以,不必靠近设备启动包装程序。

5、无膜,断膜机器自动保护,提示换膜。
